كيف تعمل آلة الطحن غير المركزية؟

هل تحتاج إلى فهم الأساسيات وراء آلات الطحن غير المركزية؟ كيف يعمل بشكل رئيسي؟ يبدو من الصعب جدًا فهم كيفية جعل الأجزاء قريبة من الأسطوانة بشكل عام من خلال أعمال هذه الآلة. ولحسن الحظ، فإن الإجابات بسيطة وسهلة. ستتعرف على مبدأ تشغيل آلات الطحن غير المركزية من خلال هذه المقالة.

الطحن غير المركزي هو طريقة مثيرة للاهتمام ومعقدة للعمل، مما يجعل الكثير من الناس في حيرة من أمرهم. ستساعدك بعض المعرفة والنصائح المفيدة التي يقدمها متخصصون ذوو خبرة على فهم جوهرها. وأخيرًا، مساعدتك في معرفة ما إذا كانت طريقة المعالجة هذه قابلة للتطبيق في مصانعك.

في CCMS Precision، سنقوم بإدراج كل ما تحتاج إلى معرفتهآلات طحن غير مركزية. من تطبيقاته وفوائده. إذا كنت مستعدًا، فيرجى قراءة هذه المقالة إذا كانت طريقة تشغيل المعادن هذه مناسبة لك!

ما هو الطحن غير المركزي؟

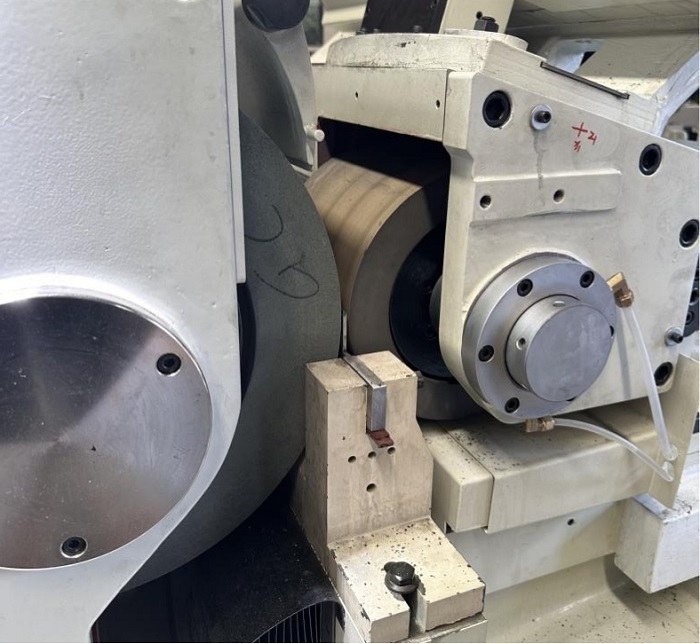

الطحن غير المركزي هو عملية أساسية تتضمن عجلة طحن وعجلة توجيه، وتكون قطعة العمل في المنتصف. سوف تتحرك عجلة الطحن وعجلة التوجيه نحو المنتصف. بمجرد وصولهم إلى الموضع المناسب، يمكن تنفيذ عملية الطحن على قطعة العمل. يتم ضبط مواضع عجلة الطحن كاملة الطول وعجلة التوجيه مسبقًا، ومن ثم يتم تنفيذ الطحن (هذا هو الطحن من النوع الكامل). هناك نوع آخر حيث تتحرك عجلة الطحن إلى موضع ثابت دون أن تتحرك، وتتحرك عجلة التوجيه فقط (وهذا هو الطحن الغاطس).

هناك ثلاثة أنواع من الطحن غير المركزي: طحن التغذية، وطحن التغذية النهائية، والطحن من خلال التغذية. يعد الطحن غير المركزي للتغذية تطبيقًا مثاليًا. الهيكل المتماثل والقطر الدقيق لهما أهمية حيوية.

ما هو الطحن من خلال التغذية؟

الطحن من خلال التغذية، والمعروف أيضًا باسم الطحن غير المركزي من خلال التغذية، هو نوع مهم من عمليات الطحن الخارجية غير المركزية وطريقة فعالة للإنتاج الضخم للأجزاء الأسطوانية بأقطار موحدة. ميزتها الأساسية هي أن قطعة العمل لا تتطلب تثبيتًا مركزيًا أو تحديد موضع؛ بدلاً من ذلك، يتم دعمها بثلاث نقاط: عجلة الطحن، وعجلة التنظيم، ومسند العمل. تدخل قطعة العمل بسلاسة إلى منطقة الطحن من جانب واحد من أداة الآلة، وتكمل الدوران والطحن تحت العمل المنسق لعجلة التنظيم وعجلة الطحن، وأخيرًا تخرج بشكل مستمر من الجانب الآخر من أداة الآلة، مما يحقق معالجة مستمرة دون انقطاع.

من بينها، عجلة الطحن مسؤولة بشكل رئيسي عن إزالة المواد الزائدة من سطح قطعة العمل بسرعة عالية لضمان دقة المعالجة وخشونة السطح؛ تميل عجلة التنظيم بزاوية صغيرة (عادةً 1°-6°) وتولد دفعًا محوريًا من خلال دوران منخفض السرعة، مما يدفع قطعة العمل إلى الدوران أثناء إجراء حركة التغذية المحورية؛ يلعب مسند العمل دورًا في دعم قطعة العمل بشكل ثابت لتجنب تشوه الانحناء لقطع العمل النحيلة أثناء المعالجة.

إن طريقة الطحن هذه لا تتمتع فقط بكفاءة معالجة عالية للغاية، ومناسبة للإنتاج الآلي بكميات كبيرة، ولكنها تتميز أيضًا بثبات المعالجة الجيد، والذي يمكن أن يضمن بشكل فعال الاستدارة والاستقامة واتساق الأبعاد لقطعة العمل. يتم استخدامه على نطاق واسع في معالجة الأجزاء الأسطوانية المختلفة بأقطار موحدة، مثل القضبان الدائرية النحيلة، والإبر، وقضبان المكبس، والأعمدة، والأجزاء القصيرة بدون فتحات مركزية.

جدول مقارنة طرق الطحن المختلفة

ما المنتجات المناسبة للمعالجة على آلات الطحن غير المركزية؟

آلات طحن غير مركزية، مع مزايا عدم الحاجة إلى التثبيت المركزي، ودقة المعالجة المستقرة والكفاءة العالية، يتم استخدامها على نطاق واسع في معالجة الأجزاء الأسطوانية المختلفة بأقطار موحدة، ومناسبة بشكل خاص لسيناريوهات الإنتاج الضخم. من بينها، الطحن غير المركزي من خلال التغذية، باعتباره النوع الأكثر استخدامًا، يستخدم بشكل أساسي لمعالجة القضبان المستديرة النحيلة والإبر وقضبان المكبس وأجزاء أخرى. تتطلب هذه الأجزاء في الغالب اتساقًا عالي الأبعاد وخشونة سطح منخفضة. يمكن للطحن غير المركزي تحقيق المعالجة التلقائية المستمرة، وتجنب تشوه الأجزاء النحيلة بشكل فعال، وتحسين كفاءة الإنتاج بشكل كبير.

يعتبر الطحن غير المركزي ذو التغذية النهائية مناسبًا لمعالجة الأجزاء القصيرة ذات الدرجات والثقوب العمياء، مثل الأعمدة الصغيرة، والمسامير ذات الأكتاف والأجزاء الأسطوانية الأخرى ذات الأشكال المعقدة. نظرًا لأن هذه الأجزاء لا يمكن أن تكون مستمرة عبر الأرض، فإنه يتم إجراء طحن التغذية النهائية بعد تحديد الموضع المحوري، وهو ما لا يضمن دقة الأبعاد لموضع الخطوة فحسب، بل يتجنب أيضًا تلف سطح الجزء الناتج عن التثبيت، والتكيف مع احتياجات المعالجة للدفعات الصغيرة والمتوسطة والأشكال المعقدة.

يتم استخدام الطحن غير المركزي بشكل أساسي لمعالجة الأجزاء الأسطوانية ذات القطر غير المنتظم، بما في ذلك الأسطح الكروية والأسطح المخروطية والدوائر الخارجية ذات الشكل الخاص والأجزاء ذات الشكل الخاص الأخرى، مثل الكرات المحملة والأعمدة المخروطية والدبابيس ذات الشكل الخاص، وما إلى ذلك. من خلال طريقة الطحن للتغذية الشعاعية بدون حركة محورية، يمكنها التحكم بدقة في حجم ودقة السطح ذو الشكل الخاص، وتلبية متطلبات معالجة الأجزاء ذات الهياكل الخاصة، والتكيف مع إنتاج دفعة متوسطة، أجزاء ذات شكل خاص عالية الدقة.

اختيار آلات الطحن غير المركزية لمشاريع المصنع الخاص بك

يعد اختيار شركة مصنعة موثوقة لآلات الطحن غير المركزية أمرًا مهمًا للغاية ويستهلك الطاقة. لحسن الحظ، ظهرت الآن تقنية Ningbo CCMS Precision، مما يجعل اختياراتك أسهل بكثير! نحن نقدم لك أفضل الخدمات وأعلى جودة الآلات!

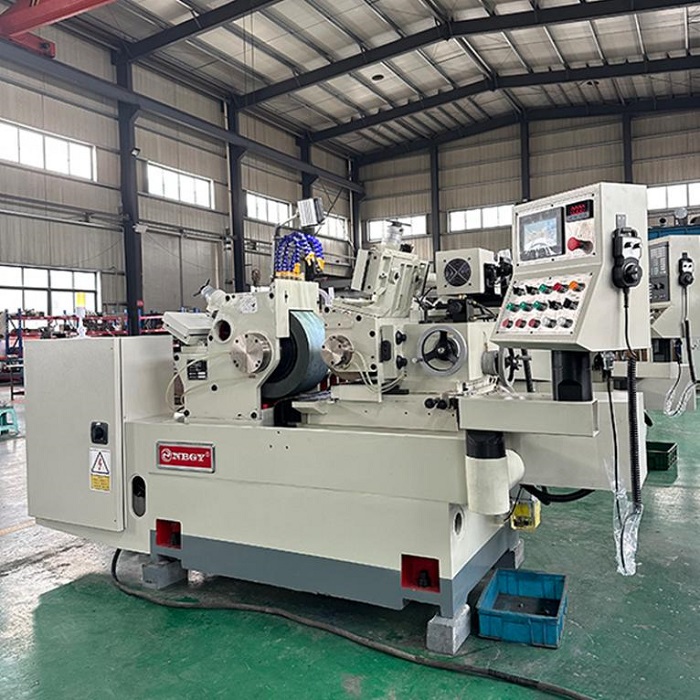

نحن ننتج 12 سلسلة و18 سلسلةآلات طحن غير مركزية، بما في ذلك الآلات اليدوية وآلات CNC. تتوفر ماكينات CNC بتكوينات أحادية المحور وثلاثية المحاور وخمسة محاور ويمكن أيضًا تخصيصها. يمكن لآلاتنا بشكل عام أن تحقق تفاوتًا للقطر الخارجي يبلغ +/- 0.0001 مم، واستدارة حقيقية تبلغ +/- 0.001 مم، ودقة تغذية تبلغ +/- 0.0003 مم. إذا كنت ترغب في معرفة المزيد، يرجى الاتصال بنا على الفور. سيقدم لك مهندسونا المساعدة الأكثر احترافية وسيزودونك بعرض أسعار مجاني!
