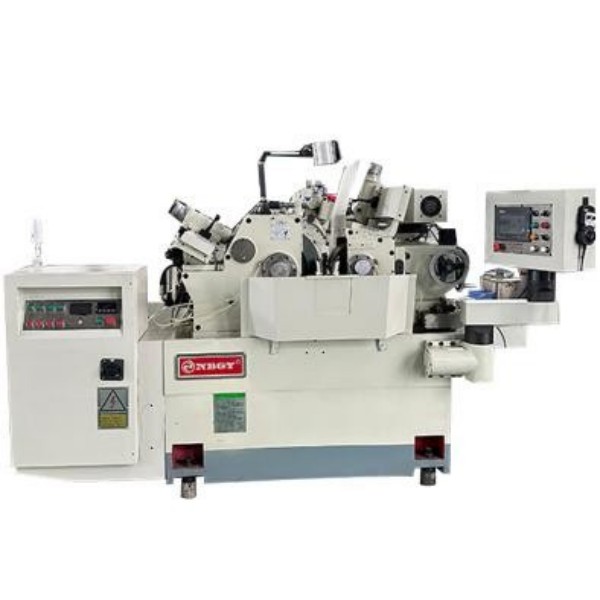

آلة الطحن غير المركزية CNC ذات 18 سلسلة ذات محور واحد
آلة الطحن غير المركزية CNC ذات 18 سلسلة ذات محور واحد، تم تطويرها وتصنيعها بشكل مستقل بواسطة Ningbo CCMS Machinery Industry Co., Ltd. في الصين، وهي عبارة عن معدات طحن احترافية عالية الأداء، وعالية الدقة، وعالية الكفاءة. يستخدم سرير الآلة تكنولوجيا الحديد الزهر الألمانية ومجهز بمكونات أساسية مشهورة عالميًا مثل المكونات الكهربائية من شركة Siemens ومغزل عجلة الطحن ذات العلامة التجارية التايوانية. دقة الطحن يمكن أن تصل إلى 1 ميكرومتر، ونطاق قطر المعالجة هو 1-60 مم.
إن Ningbo CCMS Machinery Industry Co., Ltd. هي شركة مصنعة محترفة لآلات الطحن غير المركزية CNC ذات 18 سلسلة ذات محور واحد في الصين، مع أكثر من 20 عامًا من الخبرة في مجال البحث والتطوير والإنتاج والتصنيع والمبيعات لآلات الطحن غير المركزية. وباعتبارها شركة صناعية وتجارية متكاملة، فإنها تمتلك مصنعًا موحدًا ومعدات إنتاج متقدمة، وتتمتع بحضور طويل الأمد في الأسواق الأوروبية والأمريكية، وتوفر حلول طحن عالية الجودة وخدمات إنتاج مخصصة للشركاء العالميين، ملتزمة بأن تصبح شريكًا استراتيجيًا طويل الأمد لعملائها.
بالاستفادة من 20 عامًا من الخبرة في التصنيع الاحترافي، حققت الشركة تكاملًا صناعيًا وتجاريًا، حيث تخدم عملاء التصنيع الدقيق العالميين كمورد موثوق به. تحقق تقنية المغزل الهيدروستاتيكي الحاصلة على براءة اختراع احتكاكًا بدون تلامس، مما يضمن صلابة عالية وعمر خدمة طويل للغاية، ويستخدم على نطاق واسع في عمليات الطحن عالية الدقة في قطع غيار السيارات والأجهزة الطبية والفضاء وغيرها من المجالات.
معلمات المنتج
| غرض | GY455A-205-J |
| طحن ضياء. نطاق الحامل. طاولة العمل (مم) | 1-60 |
| نطاق الطحن لطاولة العمل الخاصة (مم) | 40-120 |
| حجم عجلة الرمل (ODxWxID) (مم) | 455×205×228.6 |
| حجم عجلة التوجيه (OD × WxID) (مم) | 255×205×111.2 |
| سرعة عجلة الرمل (RPM) | 1460 |
| سرعة عجلة التوجيه (سيرفو cont.var.speed) (RPM) | 1-230 |
| محرك مدفوع لعجلة الرمل (KW) | 11 (15 حصان) |
| محرك مدفوع لعجلة التوجيه (KW) | 3 |
| محرك مدفوع لمضخة الزيت (KW) | 1.5 (2 حصان) |
| محرك مدفوع لمضخة التبريد (HP) | 1/4 |
| تغذية مقياس كعب اليد من عجلة التوجيه | 4 ملم؛ 0.05 ملم/مقياس |
| ضبط دقيق لمقياس العجلة اليدوية لعجلة التوجيه | 0.114 مم / ص؛ 0.001 مم / مقياس |
| تغذية مقياس عقارب ث طاولة العمل | 5 ملم؛ 0.05 ملم/مقياس |
| ضبط Fne مقياس العجلة اليدوية لطاولة العمل | 0.10 ململر.0.001 ملم/مقياس |
| تغذية مقياس عقارب لتقليم عجلة الرمل | 2.0 مم/ص؛ 0.01 مم/مقياس |
| تغذية مقياس عقارب لتقليم عجلة التوجيه | 2.0 مم/ص؛ 0.01 مم/مقياس |
| زاوية الحلمة لعجلة التوجيه | +5~-3° |
| زاوية التشذيب لعجلة التوجيه | +6~-6° |
| زاوية دوران عجلة التوجيه | +6~-6° |
| أبعاد الماكينة (الطول × العرض × الارتفاع) (مم) | 2480×1960×1450 |
| أبعاد العبوة (الطول × العرض × الارتفاع) (مم) | 2560×2420×1650 |
| الوزن الصافي (كجم) | 3100 |
| الوزن الإجمالي (كجم) | 3300 |
أداء المنتج وميزاته
1. تصميم المغزل عالي الدقة
- المغزل الهيدروستاتيكي: المغزل الأساسي لآلة الطحن غير المركزية CNC المكونة من 18 سلسلة ذات محور واحد مصنوع من سبائك الفولاذ SNCM-220H، وتمت معالجته من خلال أكثر من عشر عمليات، وتم تجميعه باستخدام محامل السبائك عن طريق الطحن والكشط اليدوي. مع نظام التشحيم الاحترافي، فإنه يضمن دقة دوران عالية وصلابة.
- المغزل الهيدروستاتيكي (تقنية حاصلة على براءة اختراع): مدعوم بطبقة زيتية عالية الضغط تبلغ 20-25 كجم/سم²، ويعمل بدون تلامس وبدون احتكاك، مما يقلل من استهلاك الطاقة، ويحسن أداء تخميد الاهتزازات، ويضمن تصنيعًا فائق الدقة وعمر خدمة طويل للغاية.
- عمود الدوران المحمل: يستخدم محامل أسطوانية فائقة الدقة مزدوجة الصف، وتزييت الشحوم، ولا يتطلب أي صيانة يومية. تصميمها الفريد بدون حواف مناسب لمتطلبات الطحن عالية الدقة.
2. عملية تصنيع متفوقة
- تم تصنيع قاعدة آلة الطحن CNC ذات المحور الواحد ذات 18 سلسلة باستخدام تكنولوجيا الحديد الزهر الألمانية وتم تصنيعها بدقة بواسطة مركز التصنيع القنطري الهايتي الخاص بنا، مما يضمن الاستقرار الهيكلي والاحتفاظ بالدقة القوية.
- يخضع سطح قضيب التوجيه للتبريد عالي التردد، والطحن الدقيق، والكشط اليدوي، مما يؤدي إلى مقاومة التآكل والصلابة الممتازة، مما يضمن الدقة العالية الشاملة لأداة الآلة.
- مقعد الملابس مصنوع من سبيكة خاصة مصبوبة ومكشطة يدويًا. يمكن تشغيلها بواسطة نظام هيدروليكي متغير السرعة أو محرك مؤازر + لولب كروي دقيق، مما يحقق تنظيم السرعة بدون خطوات للتكيف مع احتياجات التضميد المتنوعة.
3. تلبيس عجلة الطحن المرنة
اعتمادًا على متطلبات عملية طحن قطع العمل، فإن عجلة الطحن وعجلة التوجيه تدعم ثلاث طرق تلبيس: تلبيس القلم الماسي، تلبيس القرص الماسي، وتضميد الأسطوانة لتشكيل الماس. من أجل ظروف العمل الخاصة، يمكن استبدال عجلة تلبيس القرص الماسي بمرونة، والتكيف مع معالجة مختلف قطع العمل غير المنتظمة وعالية الدقة.
سيناريوهات تطبيق المنتج

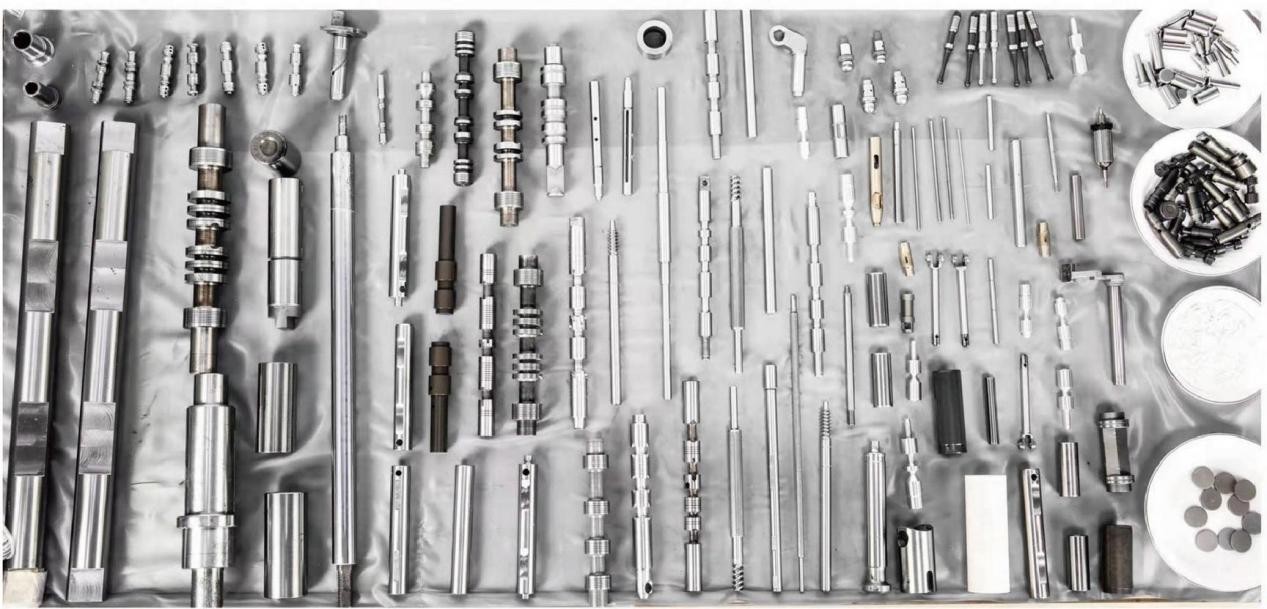

إن آلة الطحن CNC ذات المحور الواحد ذات 18 سلسلة تستخدم على نطاق واسع في صناعات التصنيع الدقيقة مثل قطع غيار السيارات والدراجات النارية، الأجهزة الكهربائية، أعمدة المكاتب، القوالب، أدوات القطع، فولاذ التنغستن، الألياف البصرية، السيراميك والزجاج، الأجهزة الطبية، الصناعات العسكرية والفضاءية والبحرية. يمكنها تلبية احتياجات الطحن للمواد المختلفة ومستويات الدقة المختلفة، مما يجعلها قطعة مثالية من المعدات للمؤسسات لتحسين كفاءة الإنتاج وجودة المنتج.
التعليمات:
1. هل شركتك شركة تجارية أم مصنعة؟
نحن شركة صناعية وتجارية متكاملة مع مصنعنا الاحترافي وقدرات البحث والتطوير والإنتاج الكاملة، مما يضمن جودة المنتج والإمداد المستقر.
2. كيفية التأكد من توافق الأجزاء والمعدات؟
يرجى تقديم طراز الجهاز والرقم التسلسلي وعلامات الجزء أو قياس أبعاد الجزء وتقديم الرسومات. سيقوم فريقنا الفني بالمساعدة في التأكيد.
3. ما هي طرق الدفع المقبولة؟
نحن نقبل عمومًا التحويل البنكي (T/T). بالنسبة للعملاء المتعاونين على المدى الطويل، يمكن التفاوض على طرق الدفع الأخرى بناءً على الاحتياجات الفعلية.
4. ما هو الحد الأدنى لكمية الطلب؟
يختلف الحد الأدنى لكمية الطلب حسب طراز المنتج. بالنسبة لهذه المطحنة غير المركزية CNC ذات 18 سلسلة، يمكننا توفير الطلبات بدءًا من وحدة واحدة لتلبية احتياجات الإنتاج التجريبي الصغيرة للعملاء.
5. ما هي دورة التسليم؟
التسليم فوب من ميناء نينغبو أو موانئ أخرى في الصين، مع دورة قياسية مدتها 30 يومًا. إذا كان المنتج متوفرًا في المخزون، فيمكن تقصير دورة التسليم إلى 1-5 أيام لضمان تسليم الطلب في الوقت المناسب.
6. كيف يتم ضمان مراقبة الجودة؟
لدينا نظام شامل لمراقبة الجودة (QC)، ويقوم فريق محترف بإجراء فحوصات صارمة للجودة طوال عملية الإنتاج بأكملها (من شراء المواد الخام إلى تغليف المنتج النهائي) لضمان أن كل منتج يتم تسليمه يلبي معايير الجودة الدولية.
الكلمات الساخنة: آلة الطحن غير المركزية CNC سلسلة 18، آلة الطحن ذات المحور الأول، آلة الطحن المخصصة
